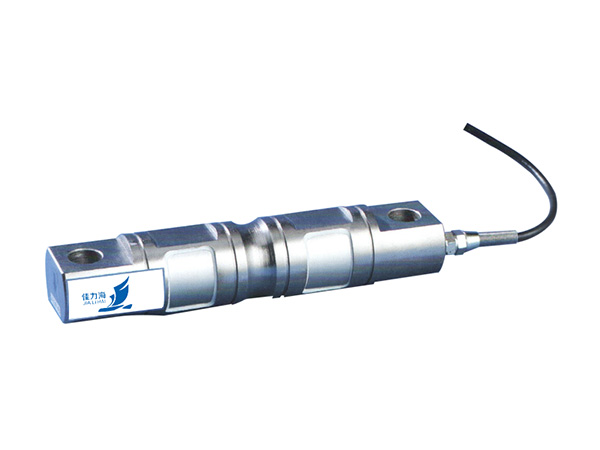

剪切梁式结构,应用于电子衡器、工业测力称重系统。
Double ended shear beam load cell,used for electronic scales,industrial force measuring
and weighing systems.
量程 CAPACITY(kg)
5,10,20,30,50,100,150

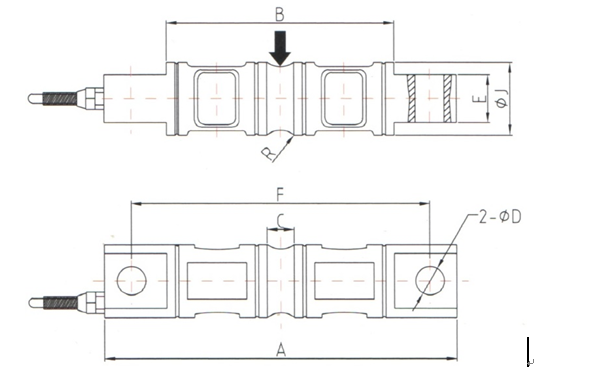

外形尺寸DIMENSIONS
外形尺寸DIMENSIONS | ||||||||
量程Capacity(kg) | A | B | C | D | E | F | J | R |
5K~10K | 206.3 | 133.1 | 15.8 | 174.8 | 28.5 | 43.2 | 16.8 | 12.7 |
20K | 206.3 | 133.1 | 21.3 | 174.3 | 28.5 | 49.5 | 16.8 | 12.7 |
30~50K | 206.4 | 164.8 | 25.4 | 215.9 | 60.2 | 76.9 | 26.9 | 25.4 |
100K | 285.8 | 190.2 | 31 | 241.3 | 63.5 | 88.9 | 26.9 | 38.1 |
150K | 285.8 | 190.2 | 31 | 241.3 | 71.1 | 99.1 | 26.9 | 38.1 |
技术参数SPECIFICATIONS
输出灵敏度 | Rated Output | 3.0 |
零点输出 | Zero Balance | ±1%F.S. |
非线性 | Non-1inearity | 0.05%F.S. |
滞后 | Hysteresis | 0.05%F.S. |
重复性 | Non-Repeatability | 0.05%F.S. |
蠕变(30分钟) | Creep(30min) | 0.1%F.S. |
温度灵敏度漂移 | Temp.EffectOn Output | 0.03%F.S./10℃ |
零点温度漂移 | Temp.Effect On Zero | 0.03%F.S./10℃ |
输入电阻 | Input Impedance | 750±15Ω |
输出电阻 | Outputmpedance | 750±3Ω |
绝缘电阻 | Insulation | >2000MΩ/50VDC |
使用电压 | Recommended Excitation | 10V |
最大使用电压 | Maximumxcitation | 15V |
温度补偿范围 | Compensated TEmp.Range | -10~40℃ |
工作温度范围 | Opera ting Temp.Range | -20~60℃ |
安全过载 | Safe Overload | 150%F.S. |
极限超载 | UltimateOverload | 300%F.S. |
电缆线尺寸 | Cable Size | Ф5x5000mm |
防护等级 | Protection Class | IP66 |
接线方式 Wiring | ||
|
